رسانایی حرارتی قطعات قالب گیری تزریقی فلز چقدر است؟

به‌عنوان تامین‌کننده قطعات قالب‌گیری تزریقی فلز (MIM)، اغلب با سؤالاتی در مورد هدایت حرارتی این قطعات مواجه می‌شوم. رسانایی حرارتی یک ویژگی حیاتی است، به ویژه در کاربردهایی که اتلاف یا انتقال گرما یک نگرانی است. در این وبلاگ، رسانایی حرارتی چیست، نحوه اعمال آن در قطعات MIM و اهمیت آن در صنایع مختلف را بررسی خواهم کرد.

آشنایی با رسانایی حرارتی

رسانایی حرارتی که با نماد "k" نشان داده می شود، معیاری از توانایی یک ماده برای هدایت گرما است. به عنوان مقدار گرمایی (Q) تعریف می شود که از یک واحد سطح (A) یک ماده در واحد زمان (t) تحت یک گرادیان دما (ΔT) در طول واحد ضخامت (L) عبور می کند. از نظر ریاضی، می توان آن را با استفاده از قانون هدایت حرارتی فوریه بیان کرد:

[Q = -kA\frac{\Delta T}{L} ]

علامت منفی نشان می دهد که گرما از ناحیه ای با دمای بالاتر به منطقه ای با دمای پایین تر جریان می یابد. واحد SI هدایت حرارتی وات بر متر کلوین (W/(m·K)) است.

موادی که رسانایی حرارتی بالایی دارند گرما را با کارایی بیشتری انتقال می دهند، در حالی که آنهایی که رسانایی حرارتی پایینی دارند به عنوان عایق عمل می کنند. فلزات عموماً به دلیل وجود الکترون‌های آزاد که می‌توانند انرژی جنبشی (گرما) را از طریق ماده منتقل کنند، هدایت حرارتی بالایی دارند.

رسانایی حرارتی قطعات قالب گیری تزریقی فلزی

MIM یک فرآیند تولیدی است که مزایای قالب گیری تزریق پلاستیک و متالورژی پودر را ترکیب می کند. این شامل مخلوط کردن پودرهای فلزی ریز با یک چسب برای تشکیل یک ماده اولیه است که سپس به داخل حفره قالب تزریق می شود. پس از قالب گیری، بایندر برداشته می شود و قطعه در دماهای بالا پخته می شود تا چگالی کامل حاصل شود.

هدایت حرارتی قطعات MIM به عوامل مختلفی بستگی دارد:

1. ترکیب فلز پایه

نوع فلز مورد استفاده در فرآیند MIM تأثیر قابل توجهی بر هدایت حرارتی دارد. به عنوان مثال، مس و آلومینیوم به دلیل رسانایی حرارتی بالا شناخته شده اند. رسانایی حرارتی مس تقریباً 400 W/(m·K) است، در حالی که آلومینیوم دارای رسانایی حرارتی در حدود 200-240 W/(m·K) است. از سوی دیگر، فولاد ضد زنگ، که معمولاً در MIM نیز استفاده می‌شود، هدایت حرارتی کمتری دارد، معمولاً در محدوده 15 تا 20 W/(m·K).

2. فرآیند پخت

فرآیند تف جوشی برای دستیابی به چگالی و ریزساختار مورد نظر قطعات MIM بسیار مهم است. در حین تف جوشی، ذرات فلز به یکدیگر متصل می شوند و تخلخل قطعه کاهش می یابد. چگالی بالاتر به طور کلی منجر به هدایت حرارتی بهتر می شود زیرا حفره های کمتری برای جلوگیری از جریان گرما وجود دارد. پارامترهای پخت مناسب مانند دما، زمان و جو برای بهینه سازی خواص حرارتی قطعات MIM ضروری هستند.

3. ناخالصی ها و عناصر آلیاژی

وجود ناخالصی ها یا عناصر آلیاژی می تواند بر هدایت حرارتی قطعات MIM تأثیر بگذارد. برخی از عناصر آلیاژی ممکن است محلول های جامد یا ترکیبات بین فلزی را تشکیل دهند که می توانند الکترون ها را پراکنده کرده و هدایت حرارتی را کاهش دهند. به عنوان مثال، افزودن مقادیر کمی نیکل به مس می تواند هدایت حرارتی آن را کاهش دهد.

اهمیت رسانایی حرارتی در صنایع مختلف

رسانایی حرارتی قطعات MIM در صنایع مختلف نقش حیاتی دارد:

1. الکترونیک

در صنعت الکترونیک، مدیریت گرما یک مسئله حیاتی است. قطعاتی مانند هیت سینک ها، کانکتورها و محفظه ها باید رسانایی حرارتی خوبی داشته باشند تا گرمای تولید شده توسط دستگاه های الکترونیکی را دفع کنند. قطعات MIM ساخته شده از موادی مانند مس یا آلومینیوم را می توان برای انتقال موثر گرما از اجزای حساس استفاده کرد و از عملکرد قابل اعتماد آنها اطمینان حاصل کرد. به عنوان مثال،قطعات صفحه ساعت تزریقی فلزیممکن است برای جلوگیری از گرمای بیش از حد و حفظ زمان سنجی دقیق نیاز به هدایت حرارتی خوبی داشته باشد.

2. خودرو

در صنعت خودروسازی، قطعات MIM در کاربردهای مختلفی از جمله قطعات موتور، قطعات گیربکس و سنسورها استفاده می شود. هدایت حرارتی در این کاربردها برای اطمینان از انتقال مناسب حرارت و جلوگیری از گرمای بیش از حد مهم است. به عنوان مثال، قطعات MIM مورد استفاده در سیستم های خنک کننده موتور باید دارای رسانایی حرارتی بالایی باشند تا گرما را به طور موثر از موتور خارج کنند.قطعات قالب گیری تزریقی فولاد ضد زنگمی تواند در کاربردهای خودرویی استفاده شود که در آن مقاومت در برابر خوردگی و هدایت حرارتی متوسط ​​مورد نیاز است.

3. هوافضا

صنعت هوافضا به موادی با کارایی بالا با خواص حرارتی عالی نیاز دارد. قطعات MIM مورد استفاده در کاربردهای هوافضا، مانند پره‌های توربین، سپرهای حرارتی و محفظه‌های الکترونیکی، برای مقاومت در برابر دماهای شدید و اطمینان از عملکرد قابل اطمینان، باید رسانایی حرارتی بالایی داشته باشند. توانایی تولید قطعات پیچیده شکل با ابعاد دقیق، MIM را به یک فرآیند ساخت جذاب برای قطعات هوافضا تبدیل می کند.

4. مخابرات

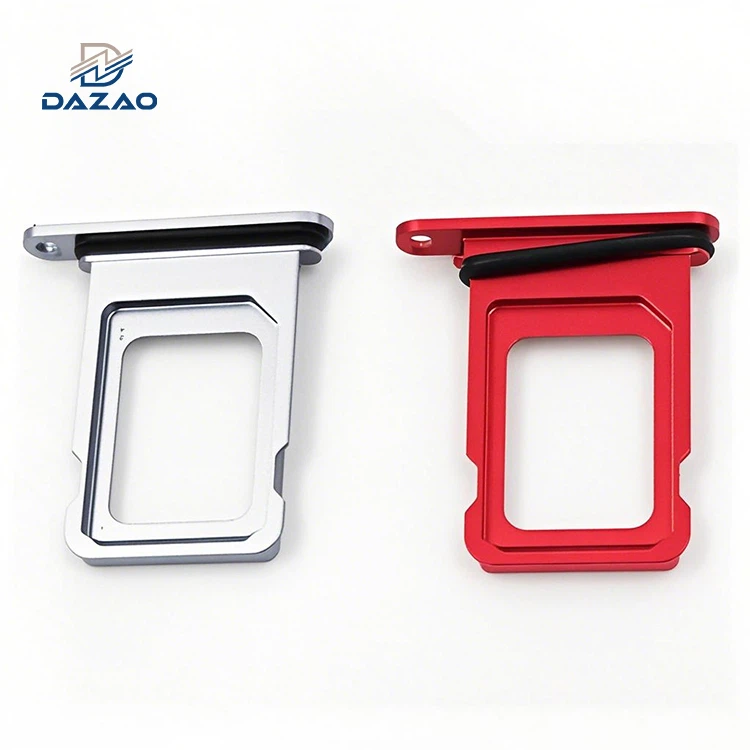

در صنعت مخابرات، قطعات MIM در دستگاه هایی مانند گوشی های هوشمند، روترها و ایستگاه های پایه استفاده می شود. این دستگاه ها مقدار قابل توجهی گرما تولید می کنند و اتلاف گرمای کارآمد برای حفظ عملکرد و قابلیت اطمینان آنها ضروری است.اسلات سیم کارت با قالب گیری تزریقی فلزممکن است برای جلوگیری از گرم شدن بیش از حد و اطمینان از عملکرد صحیح سیم کارت به هدایت حرارتی خوبی نیاز داشته باشد.

اندازه گیری هدایت حرارتی قطعات MIM

روش های مختلفی برای اندازه گیری هدایت حرارتی قطعات MIM وجود دارد:

1. روش های حالت پایدار

روش‌های حالت پایدار شامل ایجاد یک گرادیان دمایی ثابت در سراسر نمونه و اندازه‌گیری جریان گرما از طریق آن است. متداول ترین روش حالت پایدار روش صفحه داغ محافظ است که در آن نمونه بین صفحه گرم شده و صفحه خنک شده قرار می گیرد و جریان گرما با استفاده از سنسور شار حرارتی اندازه گیری می شود.

2. روش های گذرا

روش های گذرا شامل اعمال یک پالس حرارتی کوتاه به نمونه و اندازه گیری پاسخ دما در طول زمان است. رایج ترین روش گذرا، روش فلاش لیزری است که در آن از یک پالس لیزر برای گرم کردن یک طرف نمونه استفاده می شود و افزایش دما در سمت دیگر با استفاده از آشکارساز مادون قرمز اندازه گیری می شود.

بهینه سازی رسانایی حرارتی قطعات MIM

برای بهینه سازی هدایت حرارتی قطعات MIM می توان مراحل زیر را انجام داد:

1. انتخاب مواد

فلزی با رسانایی حرارتی بالا به عنوان ماده پایه انتخاب کنید. مس و آلومینیوم برای کاربردهایی که رسانایی حرارتی بالا مورد نیاز است، گزینه‌های عالی هستند. با این حال، عوامل دیگری مانند خواص مکانیکی، مقاومت در برابر خوردگی و هزینه نیز باید در نظر گرفته شوند.

2. بهینه سازی تف جوشی

فرآیند پخت را برای دستیابی به چگالی بالا و ریزساختار یکنواخت بهینه کنید. این را می توان با کنترل دقیق دما، زمان و اتمسفر پخت انجام داد. دمای پخت بالاتر عموماً منجر به چگالی بهتر و هدایت حرارتی بهتر می شود.

3. پس پردازش

برای بهبود بیشتر چگالی و هدایت حرارتی قطعات MIM می توان از تکنیک های پس از پردازش مانند پرس گرم ایزواستاتیک (HIP) استفاده کرد. HIP شامل اعمال فشار و دمای بالا به قطعه در یک محیط گاز بی اثر است که به حذف هرگونه تخلخل باقی مانده و بهبود پیوند بین ذرات فلز کمک می کند.

نتیجه گیری

رسانایی حرارتی قطعات قالب‌گیری تزریقی فلزی یک ویژگی مهم است که به عوامل مختلفی از جمله ترکیب فلز پایه، فرآیند پخت و وجود ناخالصی‌ها یا عناصر آلیاژی بستگی دارد. درک و بهینه سازی رسانایی حرارتی قطعات MIM برای اطمینان از عملکرد آنها در صنایع مختلف مانند الکترونیک، خودرو، هوافضا و مخابرات بسیار مهم است.

ما به عنوان تامین کننده قطعات MIM، تخصص و توانایی تولید قطعات با کیفیت بالا با خواص حرارتی عالی را داریم. اگر شما علاقه مند به خرید قطعات MIM برای برنامه خود هستید، از شما دعوت می کنیم برای بحث بیشتر و بررسی اینکه چگونه محصولات ما می توانند نیازهای خاص شما را برآورده کنند با ما تماس بگیرید.

مراجع

• Incropera، FP، DeWitt، DP، Bergman، TL، & Lavine، AS (2007). مبانی انتقال حرارت و جرم جان وایلی و پسران
• آلمانی، RM (1997). قالب گیری تزریقی فلز: مبانی، فناوری و کاربردها. فدراسیون صنایع پودر فلز.
• پاول، RW، و تای، RP (1962). هدایت حرارتی فلزات و آلیاژها. چاپ پرگامون.
